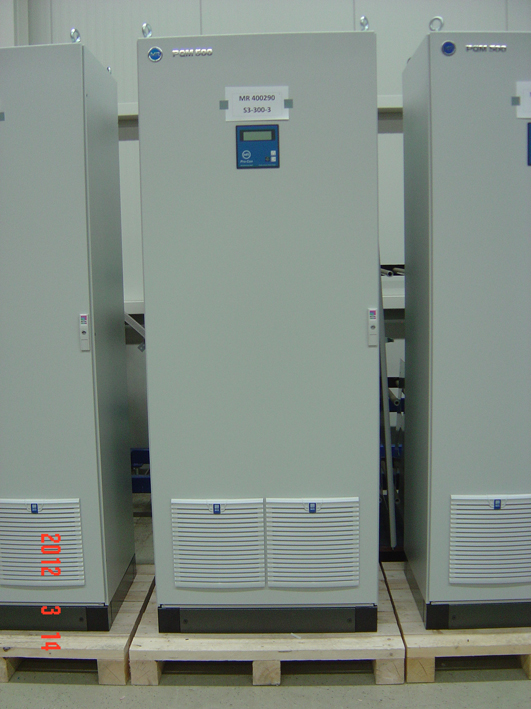

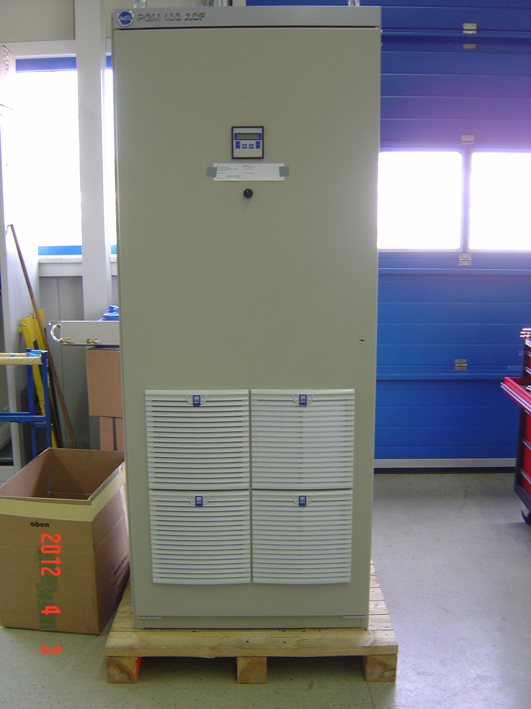

Мы изготовим и поставим прошедшие испытания модули компенсации реактивной мощности в стационарном исполнении.
Применение установок компенсации реактивной мощности в распределительном устройстве позволяет снизить токовые нагрузки на трансформаторах и питающих линиях, а так же позволяют снизить расходы на оплату электроэнергии. Шкаф-С изготавливается мощностью до 500 кВар с коэффициентом дросселирования до 14%.

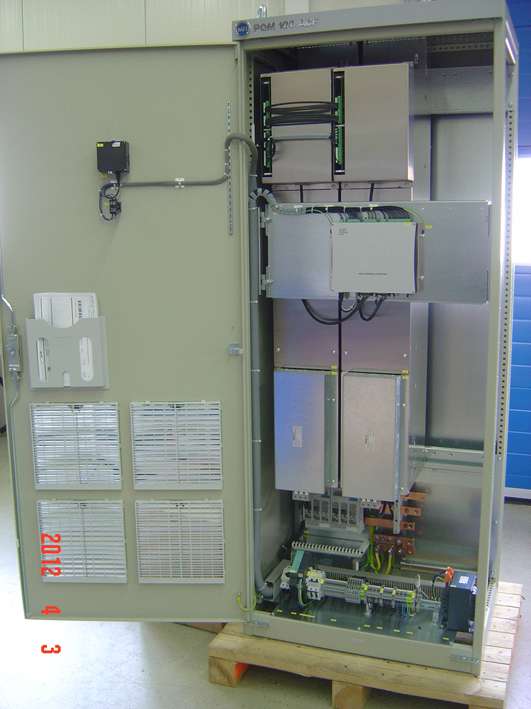

Конструкция.

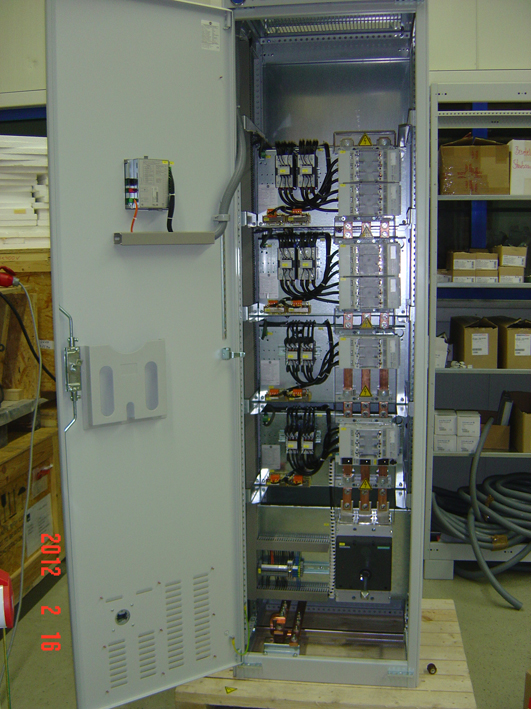

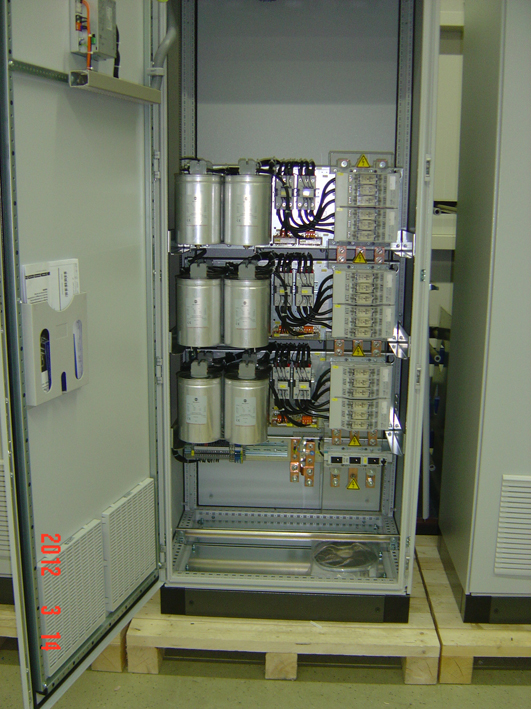

Модули с конденсаторными блоками и блоками управления.
Установка электронного регулятора реактивной мощности.
Коэффициент дросселирования 5,67%, 7%, 12,5% и 14% (стандарт).
Специальное дросселирование для подавления высших гармоник (3...11 гармоники).

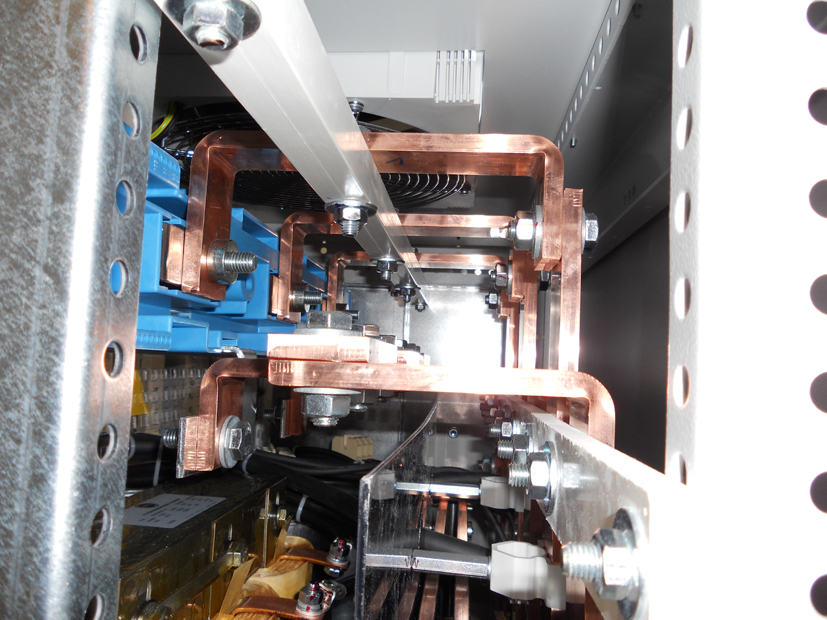

Подключение кабелем в отдельном кабельном отсеке или посредством главной токоведущей шины.

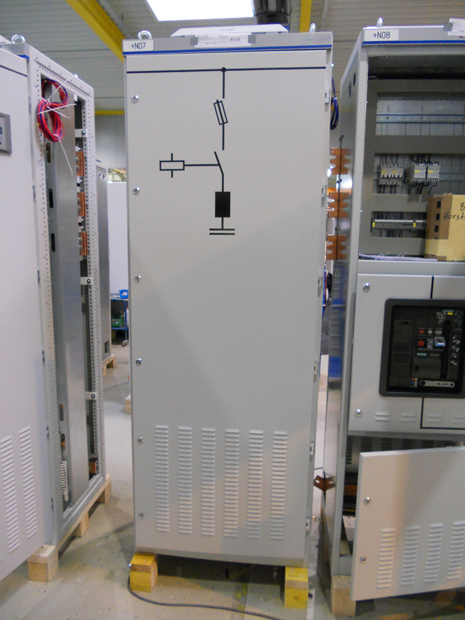

Дополнительно возможна установка на вводе выключателя-разъединителя с предохранителями.
Защита от прикосновения к токоведущим шинам.
Установка принудительной вентиляции IP54.
Ассортимент приборов.

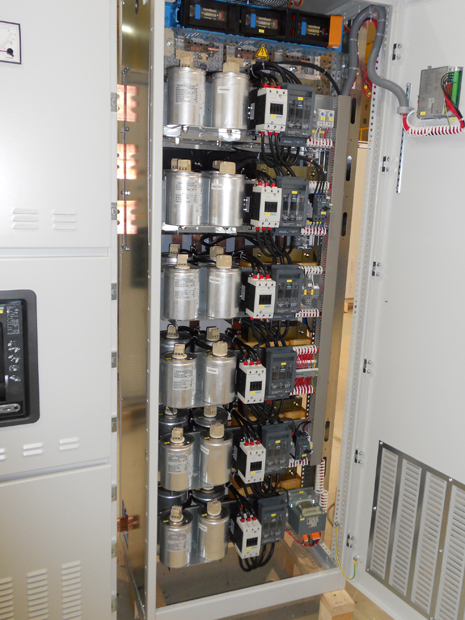

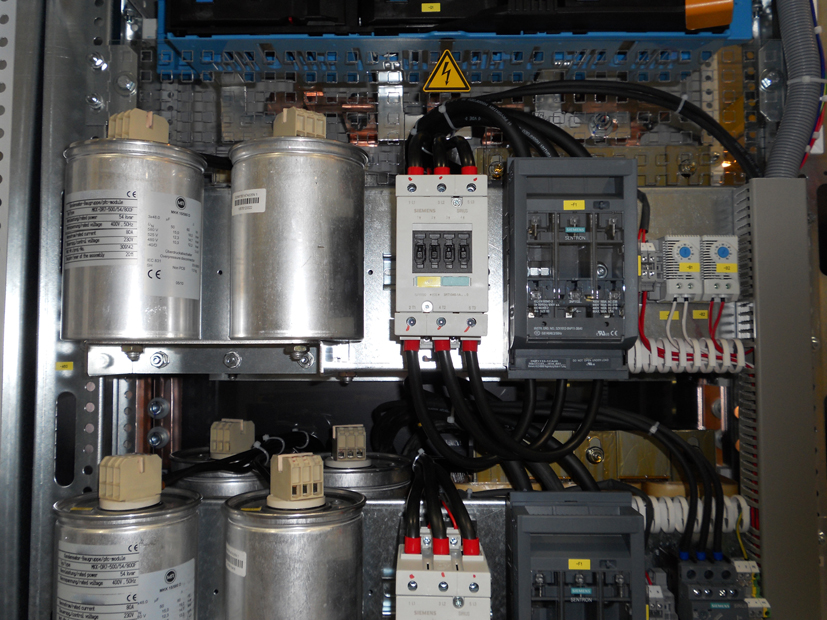

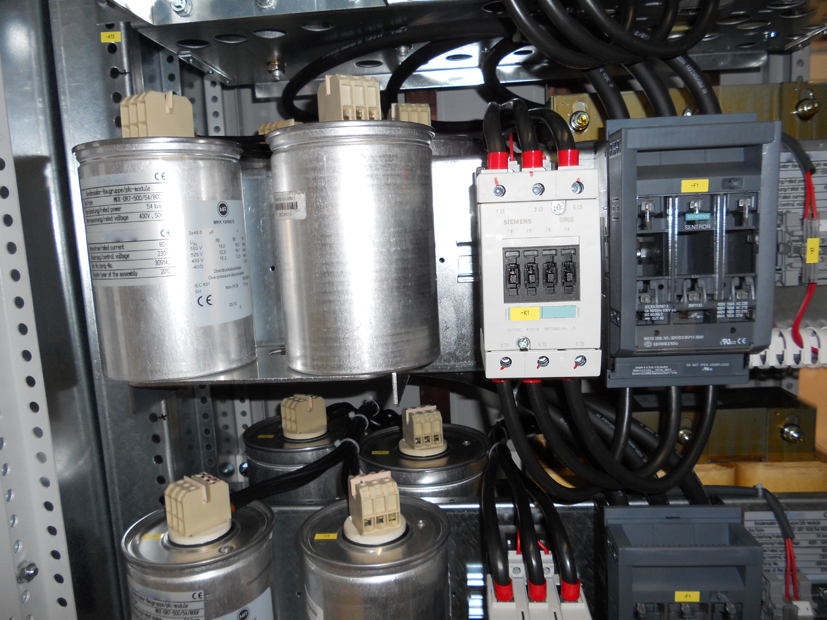

Сухие "МКК" металлизированные полипропиленовые пленочные конденсаторы с самовосстанавливающимися свойствами. Напыление токопроводящего металлического слоя осуществляется на одну сторону полипропиленовой пленки. Благодаря компактному дизайну конденсатор имеет малый вес и небольшой размер.

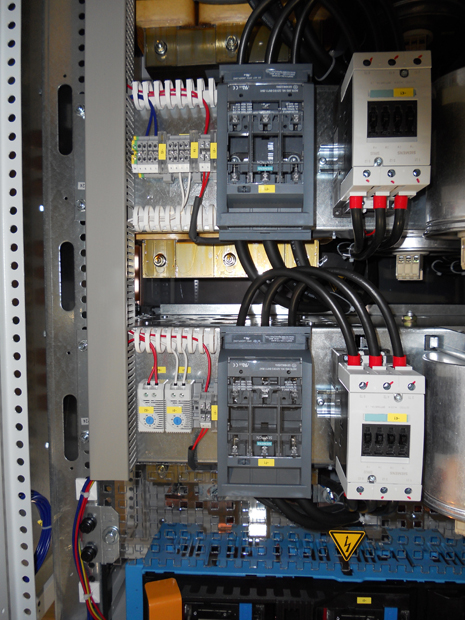

Контакторы для включения конденсаторов.
Электронный регулятор реактивной мощности.
Дроссели фильтров.
Разрядники для конденсаторов.

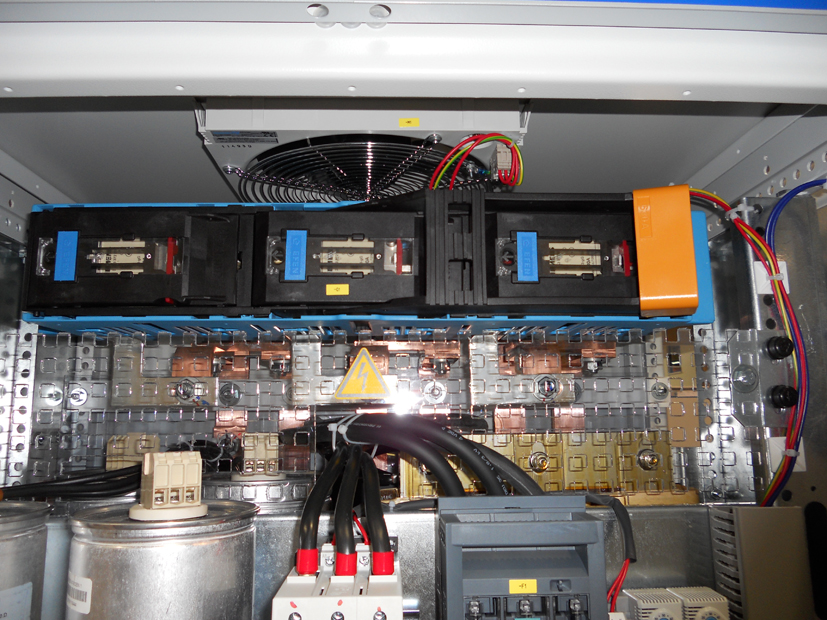

Выключатель -разъединитель с предохранителями для защиты компенсаторных блоков.
Габариты.
Глубина шкафа: 600/800мм
Высота шкафа: 2200/2600мм
Ширина шкафа: варьируется в зависимости от компоновки.
Компенсаторы реактивной мощности.
Комплектация модульной компенсации.
Габариты. |
Максимальная реактивная мощность конденсаторов на шкаф . |
Ширина шкафа. |
С дросселированием.
|
350кВар.
|
800мм.
|
Без дросселирования.
|
600кВар.
|
800мм.
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
